Дробемётные камеры периодического действия с тележками модели 42634М, 42638М, 42639М
Камеры очистные дробеметные периодического действия предназначены для очистки дробью поверхностей средних и крупных отливок – 42634М, тяжелых – 42638М и особо тяжелых – 42639М, поковок и штамповок из черных металлов от пригара и окалины в литейных цехах с единичным, мелкосерийным и серийным производством. Отливки перед поступлением в камеру предварительно должны быть очищены от земли и стержней.
Камеры моделей 42634М/42638М/42639М должны эксплуатироваться при температуре от +1°С до +35°С, относительной влажности 65% при +20°С, атмосферном давлении от 630 мм рт. ст. до 800 мм рт. ст. При дробеметной очистке камеры работают в полуавтоматическом режиме, в наладочном – при дробеструйной доочистке.
Технические характеристики |
||||
№ |
Параметр |
Значение |
||
Модель |
||||
42634М |
42638М |
42639М |
||
1. |
Грузоподъемность тележки, кг |
30 000 |
50 000 |
150 000 |
2. |
Количество грузовых тележек, шт. |
2 |
2 |
2 |
3. |
Диаметр поворотного стола тележки, мм |
3 200 |
3 200 |
- |
4. |
Внутренние размеры камеры, мм |
|
|
|
|
длина |
6 000 |
12 000 |
18 000 |
|
ширина |
6 000 |
6 000 |
9 000 |
|
высота |
3 000 |
4 500 |
6 000 |
5. |
Наибольшие размеры очищаемых отливок, мм |
|
|
|
|
диаметр |
4 000 |
- |
- |
|
длина |
- |
6 000 |
10 000 |
|
ширина |
- |
3 600 |
6 500 |
|
высота |
1 600 |
2 700 |
4 000 |
6. |
Количество аппаратов дробеметных, шт. |
3 |
10 |
10 |
|
производительностью 175 кг/мин |
- |
10 |
10 |
|
производительностью 350 кг/мин |
2 |
|
|
|
производительностью 400 кг/мин |
1 |
|
|
7. |
Количество дробеструйных аппаратов, шт. |
1 |
2 |
2 |
8. |
Производительность дробеструйного аппарата, кг/мин |
30 |
30 |
30 |
9. |
Производительность при очистке отливок из серого чугуна по ГОСТ 1412-85, т/час |
10...18 |
9,8...16,5 |
19,5...36,5 |
10. |
Масса камеры, не более, кг |
78 000 |
202 000 |
378 000 |
11. |
Количество обслуживающего персонала, чел. |
1 |
2 |
2 |
12. |
Габаритные размеры камеры, не более, мм |
|
|
|
|
длина (при открытых воротах без учета рельсового пути) |
12 500 |
20 000 |
29 000 |
|
ширина |
12 000 |
15 200 |
16 000 |
|
высота над уровнем пола |
6 000 |
7 600 |
9 000 |
|
глубина фундаментного приямка |
2 600 |
2 600 |
2 700 |
13. |
Рекомендуемый абразив |
Дробь ДСЛ 0,8...2,8 365 ГОСТ 11964-81 |
||
14. |
Объем отсасываемого воздуха, не менее, м3/час |
22 000 |
44 000 |
44 000 |
15. |
Средняя мощность потребления электроэнергии, кВт |
101 |
185 |
214 |
16. |
Рабочее давление сжатого воздуха, МПа |
0,4...0,6 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Состав:

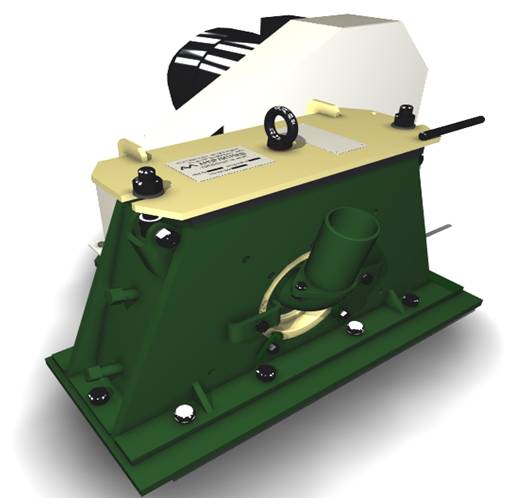

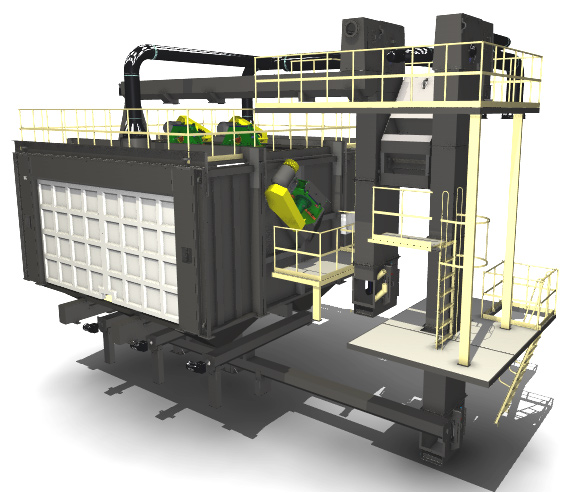

- Камера с установленными аппаратами дробеметными;

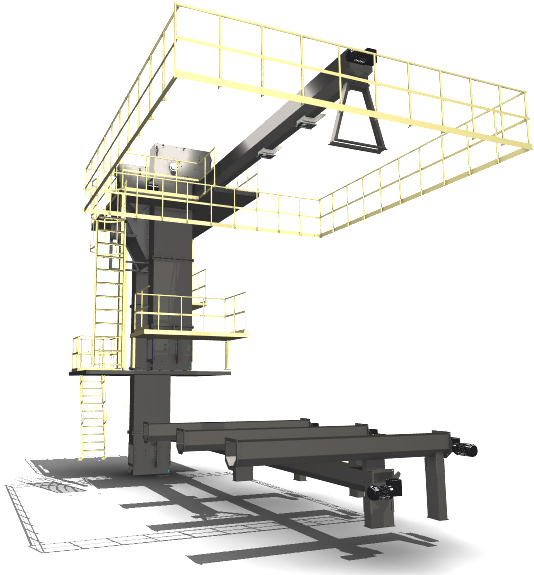

- Система очистки и рекуперации абразива (система дробеобращения);
- Площадки обслуживания;
- Тележка грузовая;

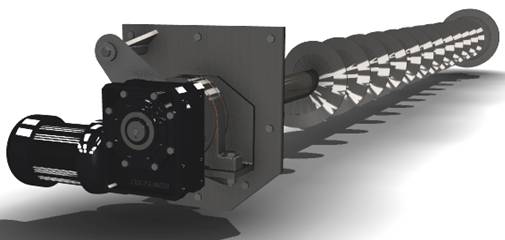

- Шнековые конвейера;

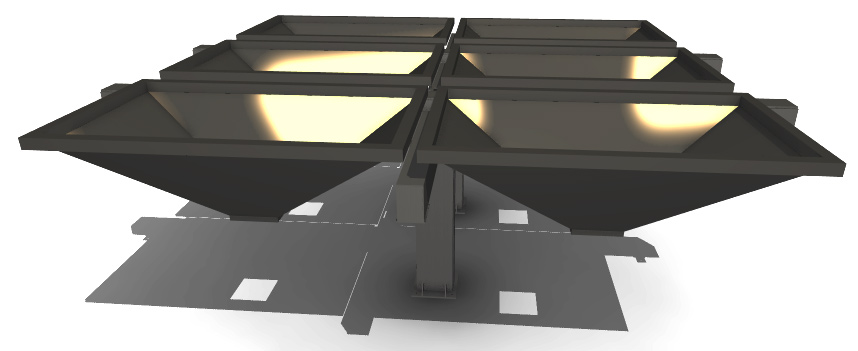

- Установка бункеров для сбора дроби;
- Пневмооборудование«KAMOZZI»;
- Электрооборудование
