Камера дробемётная очистная периодического действия модель 42612/42612-01
Камера очистная дробеметная периодического действия модели 42612 предназначена для очистки дробью поверхностей отливок от пригара и окалины. Камера применяется в отделениях литейных цехов с мелкосерийным и индивидуальным производством стального и чугунного литья. Отливки перед загрузкой в камеру должны быть освобождены от стержней и формовочной земли
Камера модели 42612 климатического исполнения «УХЛ» категории размещения 4 по ГОСТ 15150 должна эксплуатироваться при температуре от +1°С до +35°С, относительной влажности 60% при 20°С, атмосферном давлении от 650 мм рт. ст. до 800 мм рт. ст.

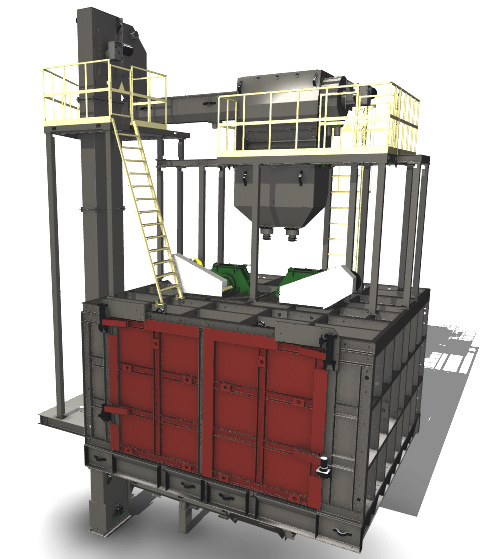

Камера очистная дробеметная периодического действия мод. 42612 |

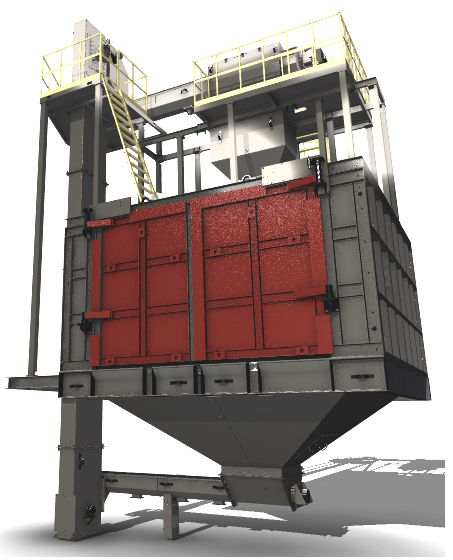

Камера очистная дробеметная периодического действия мод. 42612-01 |
Технические характеристики |
|||
№ |
Параметр |
Значение |
|
42612 | 42612-01 | ||
1. |
Внутренние размеры камеры, мм |
|
|
|
длина |
4 500 |
4 500 |
|
ширина |
4 500 |
4 500 |
|
высота |
3 000 |
2 400 |
2. |
Производительность при очистке отливок из серого чугуна по ГОСТ 1412, т/час |
5,0...7,0 |
5,0...7,0 |
3. |
Максимальные габариты очищаемой отливки, мм |
|
|
|
диаметр |
3 000 |
3 200 |
|
высота |
1 600 |
1 000 |
4. |
Количество грузовых тележек, шт. |
1 |
1 |
5. |
Грузоподъемность тележки, кг |
10 000 |
30 000 |
6. |
Количество аппаратов дробеметных, шт. |
2 |
2 |
7. |
Производительность одного аппарата дробеметного, кг/мин |
250 |
16 000 |
8. |
Количество абразивоструйных аппаратов, шт. |
1 |
1 |
9. |
Производительность абразивоструйного аппарата, кг/мин |
25 |
250 |
10. |
Рекомендуемый абразив |
Дробь ДСЛ 0,8...2,8 365 ГОСТ11964 |
|
11. |
Объем отсасываемого воздуха, не менее, м3/час |
20 500 |
16 000 |
12. |
Количество обслуживающего персонала, чел. |
1 |
|
13. |
Габаритные размеры камеры, не более, мм |
|
|
|
длина (при открытых воротах без учета рельсового пути и пультов управления) |
9 200 |
7 600 |
|
ширина |
10 000 |
7 000 |
|
высота над уровнем пола |
6 070 |
7 500 |
|
заглубление |
2 700 |
|
14. |
Масса камеры, не более, кг |
55 000 |
45 000 |
15. |
Средняя мощность потребления энергии, кВт |
70 |
60 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Состав установки:
- Камера с установленными аппаратами дробеметными;
- Система очистки и рекуперации абразива (система дробеобращения);
- Шнековые конвейера;
- Площадки обслуживания;
- Грузовая приводная тележка;
- Установки бункеров;
- Пневмооборудование«KAMOZZI»;
- Электрооборудование
