Камера очистная дробемётная с тележкой тупикового типа модель 24622
Камера очистная дробеметная с тележкой тупикового типа модели 24622 предназначена для очистки дробью поверхностей отливок от пригара и окалины. Камера применяется в очистных отделениях литейных цехов с мелкосерийным и индивидуальным производством стального и чугунного литья. Отливки перед загрузкой в камеру должны быть освобождены от стержней и формовочной земли.
Камера модели 24622 климатического исполнения «УХЛ» категории размещения 4 по ГОСТ 15150 должна эксплуатироваться при температуре от +1°С до +35°С, относительной влажности 60% при 20°С, атмосферном давлении от 650 до 800 мм рт. ст.
Камера очистная дробеметная с тележкой тупикового типа мод. 24622 |
Технические характеристики |
||
№ |
Параметр |
Значение |
1. |
Внутренние размеры камеры, мм: |
|
|
длина |
2 800 |
|
ширина |
2 800 |
|
высота |
3 000 |
2. |
Максимальные габариты очищаемой отливки, мм: |
|
|
диаметр |
2 500 |
|
высота |
1 300 |
3. |
Количество грузовых тележек, шт. |
1 |
4. |
Грузоподъемность тележки, кг |
5 000 |
5. |
Производительность аппарата дробеметного, кг/мин |
110±10% |
6. |
Количество аппаратов дробеметных, шт. |
2 |
7. |
Производительность при очистке отливок из серого чугуна по ГОСТ 1412, т/ч |
4 |
8. |
Эффективность очистки воздуха, % |
99,5 |
9. |
Количество обслуживающего персонала, чел. |
1 |
10. |
Габаритные размеры камеры, не более, мм: |
|
|
длина (без рельсового пути при закрытых воротах) |
5 500 |
|
ширина |
4 000 |
|
высота над уровнем пола |
5 000 |
|
заглубление |
650 |
11. |
Уровень звука на рабочем месте, не более, дБА |
80 |
12. |
Масса первоначальной загрузки дроби, кг |
4 000 |
13. |
Рекомендуемый абразив |
Дробь ДСЛ 0,8...2,8 |
14. |
Объем отсасываемого воздуха, не менее, м3/час |
6 000 |
15. |
Климатическое исполнение установки |
УХЛ4 |
16. |
Характеристики питающей сети: |
|
|
род тока |
переменный трехфазный |
|
напряжение, В |
380/220 |
|
частота, Гц |
50 |
17. |
Количество электродвигателей, шт. |
8 |
18. |
Установленная мощность, кВт |
22,4 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Состав установки:

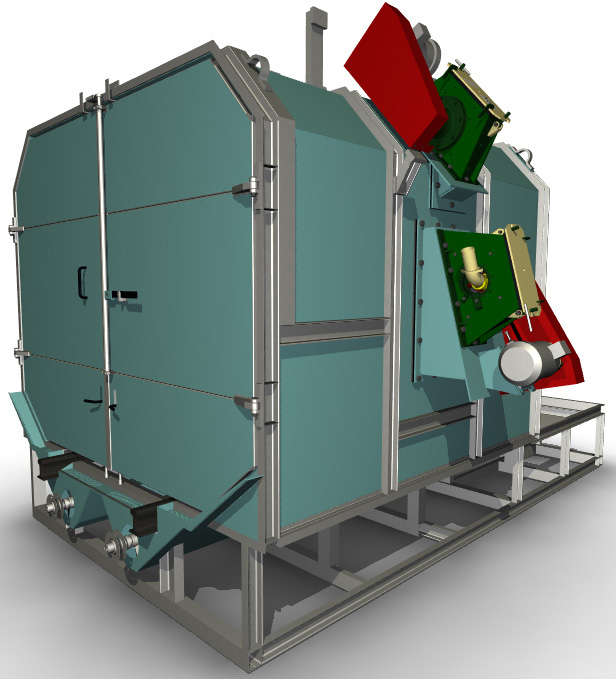

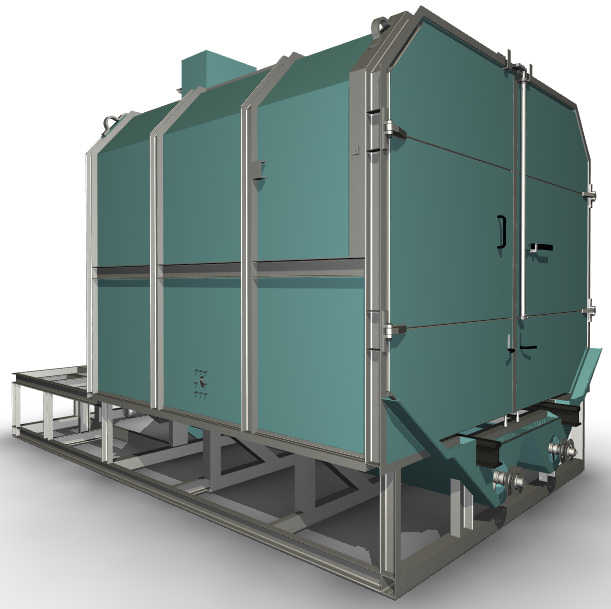

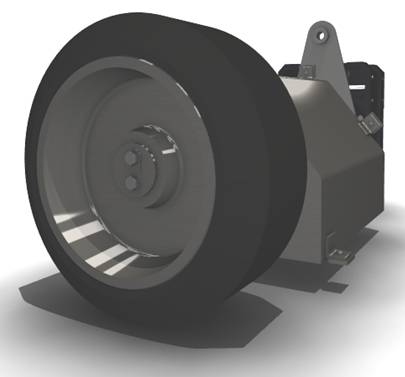

- Камера с установленными аппаратами дробеметными и распашными воротами;

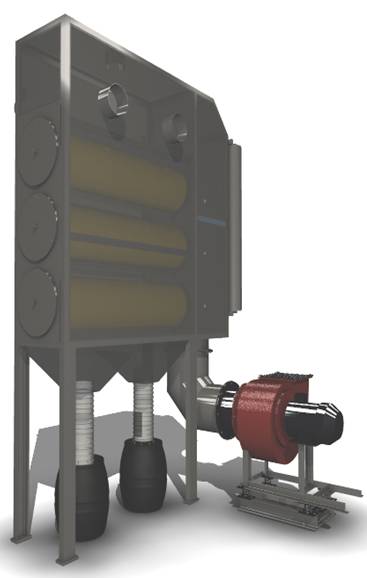

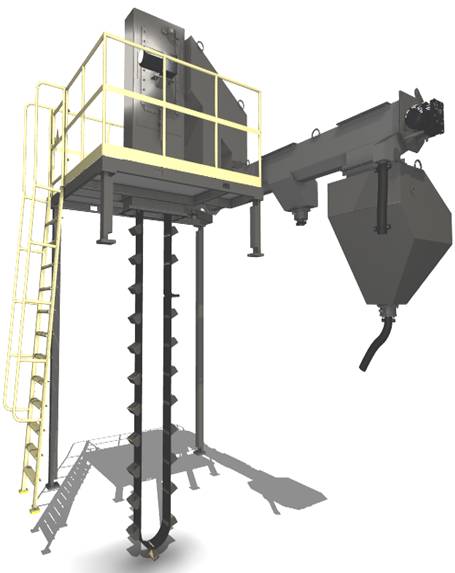

- Система очистки и рекуперации абразива (система дробеобращения);

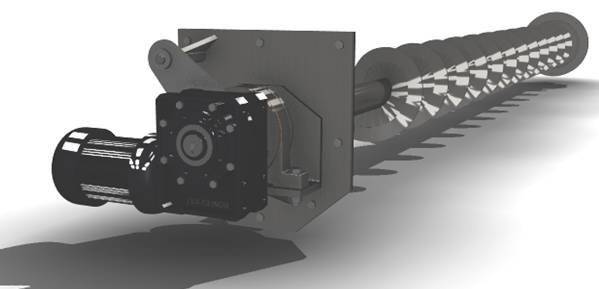

- Шнековые конвейера;
- Площадки обслуживания;
- Тележка с приводами передвижения и вращения поворотного стола;
- Пневмооборудование«KAMOZZI»;
- Электрооборудования
