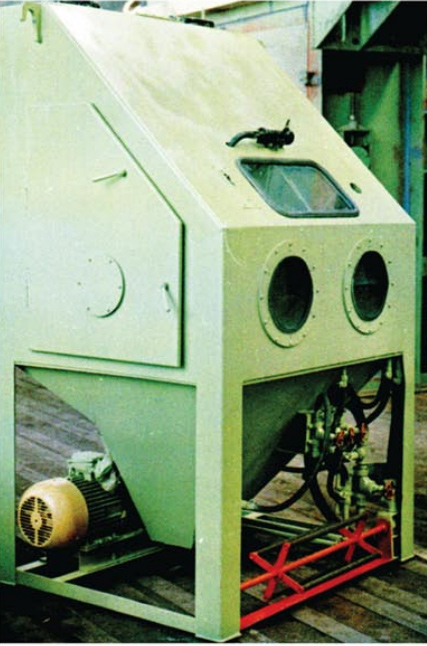

Камера очистная эжекционная периодического действия модель 44622
Камера очистная эжекционная периодического действия модели 44622 предназначена для очистки поковок, штамповок, термообработанных деталей из сталей от окисной пленки и загрязнений в ремонтных, инструментальных, термических и других цехах. Камера может быть использована для очистки длинномерных деталей типа пруток, труба, полоса, а также для очистки мелких деталей в колоколе.
Камера модели 44622 климатического исполнения УХЛ категории 4 по ГОСТ 15150-69 должна эксплуатироваться при температуре от +1°С до +35°С, относительной влажности 60% при 20°С, атмосферном давлении от 630 мм рт. ст. до 800 мм рт. ст.
Техническая характеристика |
||
№ |
Параметр |
Значение |
1. |
Наибольшие габаритные размеры очищаемой детали, мм |
|
|
длина |
500 |
|
ширина |
500 |
|
высота |
300 |
2. |
Наибольшая масса очищаемой детали, кг |
15 |
3. |
Наибольший диаметр сечения очищаемых длинномерных деталей, мм |
150 |
4. |
Производительность, не менее, см2/мин |
320 |
5. |
Расход воздуха, не более, м3/час |
280 |
6. |
Объем отсасываемого воздуха, м3/час |
750 |
7. |
Рекомендуемый абразив по ГОСТ 141964-81 |
ДЧК, ДСК, ДСР №0,3...0,8 |
8. |
Режим работы |
пооперационный |
9. |
Габаритные размеры камеры, мм |
|
|
длина (с учетом открытых дверей) |
2 600 |
|
ширина |
2 300 |
|
высота |
2 100 |
10. |
Масса камеры, кг |
850 |
11. |
Масса первоначальной загрузки дроби, кг |
100 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Состав камеры:
- Камера;
- Кронштейн;
- Трубопровод;
- Панель;
- Колокол;
- Установка светильника;
- Стол;
- Механизм передвижения пистолета;
- Пистолет;
- Установка ролика;
- Циклон;
- Пневмооборудование«KAMOZZI»;
- Электрооборудование
