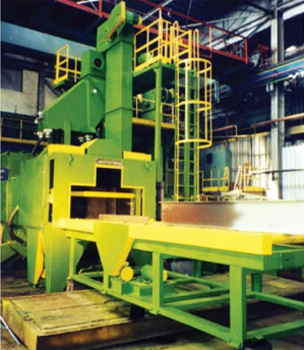

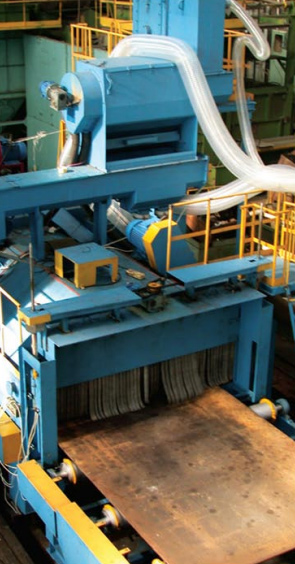

Дробеметные установки для очистки листового и профильного проката мод. 24581М, 24583М, 24587
Установки предназначены для очистки от окалины и ржавчины листового и профильного проката и других заготовок из черных металлов соответствующих техническим характеристикам габаритов. Установки могут быть встроены в поточные линии или использоваться обособленно при условии комплектации рольгангами внекамерными – подающим и приемным (опция)
| Установки дробеметные для очистки листового и профильного проката мод. 24581М, 24583М, 24587 |
Установки должны эксплуатироваться при температуре от +1°С до +35°С, относительной влажности воздуха 65% (при +20°С) и атмосферном давлении от 630 мм рт. ст. до 800 мм рт. ст.
|
Технические характеристики |
||||
|
№ |
Параметр |
Значение |
||
|
24581М |
24583М |
24587 |
||
|
1. |
Габаритные размеры очищаемых изделий, не более, мм: |
|
|
|
|
|
длина |
1 300 |
2 100 |
1 450 |
|
|
ширина |
800/1 000 |
2 800 |
1 700 |
|
|
высота |
600/200 |
700 |
700 |
|
2. |
Минимальная толщина стенок, мм |
4 |
||
|
3. |
Производительность очистки листового проката из низколегированной стали при максимальной ширине листа, м2/мин |
6,0 |
11,0 |
9,0 |
|
4. |
Диапазон скоростей рольганга, м/мин |
1,0...10 |
0,7...7,0 |
1,0...5,0 |
|
5. |
Типы дробеметных аппаратов |
4Б114/2 4Б124/2 |
42116/2 42126/2 |
4Б114/2 4Б124/2 |
|
6. |
Масса дроби, выбрасываемой аппаратами дробеметными, кг/мин |
800 |
1 600 |
800 |
|
7. |
Масса первоначальной загрузки дроби, кг |
2 000 |
4 000 |
10 000 |
|
8. |
Рекомендуемый абразив |
Стальная колотая фракция 0,8...1,2 |
||
|
9. |
Рекомендуемый фильтр |
8.2000-01/8.4000 |
8.2000-02/8.3000-01 |
8.2000-01/8.4000 |
|
10. |
Объем отсасываемого воздуха, м3/час |
16 000 |
24 000 |
12 000 |
|
11. |
Мощность электродвигателей, кВт |
70,0 |
215,0 |
80,0 |
|
12. |
Размеры установки, мм: |
|
|
|
|
|
длина без рольгангов |
4 100 |
6 500 |
6 400 |
|
|
ширина |
2 800 |
9 700 |
3 600 |
|
|
общая высота |
5 800 |
7 200 |
7 850 |
|
|
высота над уровнем пола |
5 500 |
6 150 |
7 200 |
|
13. |
Масса, кг |
10 000 |
42 000 |
27 000 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Состав установки:

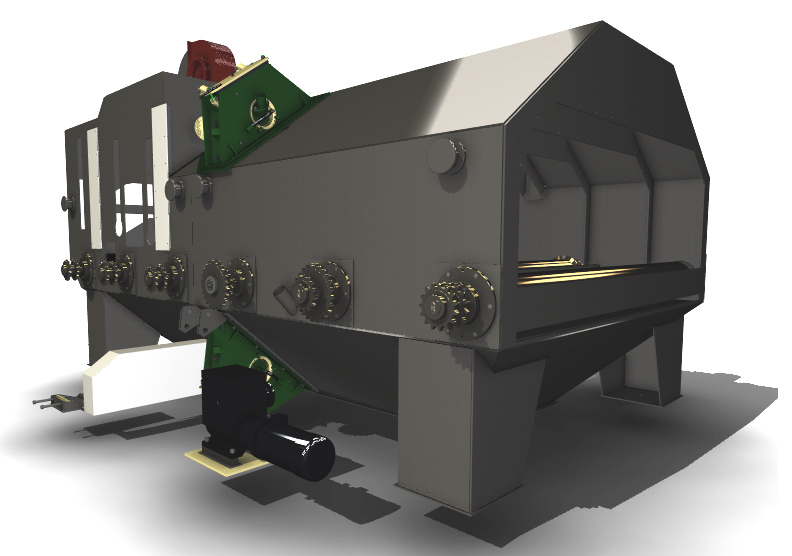

- Камера с установленными аппаратами дробеметными;

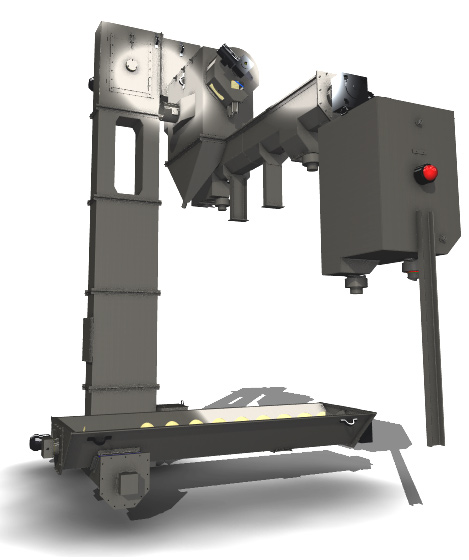

- Система очистки и рекуперации абразива (система дробеобращения);
- Шнековые конвейера;
- Площадки обслуживания;
- Устройство сдува дроби;
- Пневмооборудование«KAMOZZI»;
- Электрооборудование;

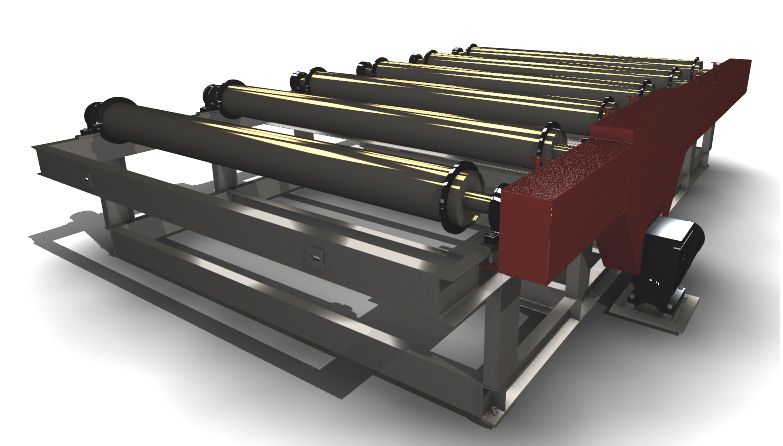

- Рольганги внекамерные (опция)
