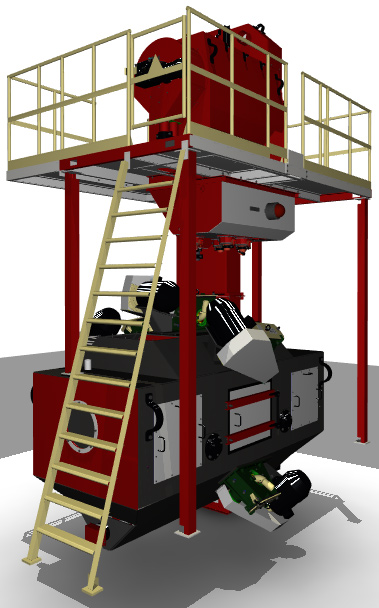

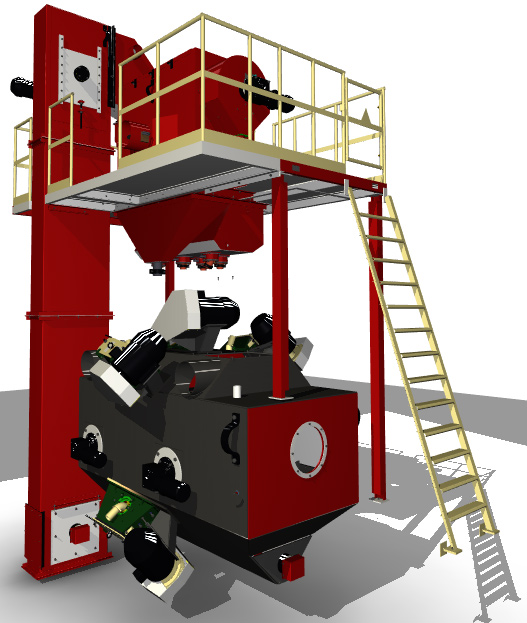

Комплекс дробеметной очистки круглого проката мод. 24102В
Комплекс предназначен для очистки от окалины, ржавчины, пригара, краски прутков круглого сечения без их вращения и других изделий соответствующих габаритов из черных металлов.
| Комплекс дробеметной очистки круглого проката модель 24102В |
Комплекс должен эксплуатироваться в закрытых отапливаемых помещениях при температуре от +1°С до +35°С и относительной влажности 65% при +20°С.
|
Технические характеристики |
||
|
№ |
Параметр |
Значение |
|
1. |
Габариты очищаемых изделий, мм: |
|
|
|
длина |
3 000 - 7 000 |
|
|
диаметр |
85 - 360 |
|
2. |
Максимальная масса одного погонного метра, кг |
800 |
|
3. |
Максимальная кривизна обрабатываемых прутков на 1 м, мм |
5 |
|
4. |
Количество аппаратов дробеметных, шт. |
5 |
|
5. |
Производительность аппарата дробеметного, кг/мин |
200±10% |
|
6. |
Мощность привода аппарата дробеметного, кВт |
15 |
|
7. |
Скорость транспортирования очищаемого изделия, м/мин |
1 - 7 |
|
8. |
Рекомендуемая скорость при очистке прутка Ø200 мм, м/мин |
4,0 - 4,2 |
|
9. |
Производительность при очистке прутка Ø200 мм, т/час |
60 - 65 |
|
10. |
Рекомендуемый абразив |
Дробь ДСЛ, ДСК 0,8-2,0 ГОСТ 11967-81 |
|
11. |
Объем отсасываемого воздуха, м3/час |
16 000 |
|
12. |
Степень очистки отсасываемого воздуха, % |
99,5 |
|
13. |
Установленная мощность электродвигателей, кВт |
112 |
|
14. |
Род тока питающей сети |
Переменный трехфазный |
|
15. |
Род тока электроприводов |
Переменный трехфазный |
|
16. |
Напряжение, В |
380/220 |
|
17. |
Частота тока, Гц |
50 |
|
18. |
Максимальные размеры комплекса (без фильтровентиляционной установки), мм: |
|
|
|
длина |
19 000 |
|
|
ширина |
2 600 |
|
|
высота над уровнем пола |
5 400 |
|
|
общая высота |
6 400 |
|
19. |
Максимальный уровень шума на рабочем месте, дБА |
80 |
|
20. |
Масса первоначальной загрузки дроби, кг |
4 000 - 5 000 |
|
21. |
Масса комплекса, не более, кг |
18 000 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Состав установки:
- Камера с установленными аппаратами дробеметными;

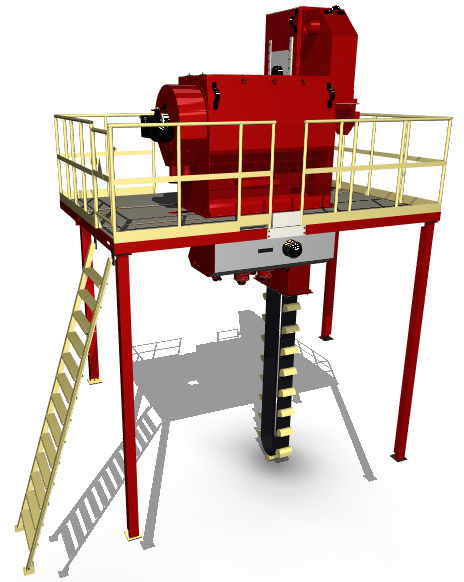

- Система очистки и рекуперации абразива (система дробеобращения);
- Шнековые конвейера;
- Площадки обслуживания;

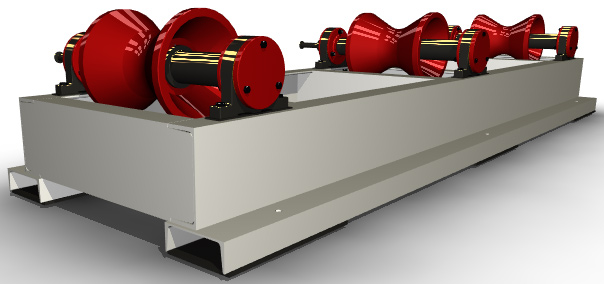

- Рольганги внекамерные;
- Пневмооборудование«KAMOZZI»;
- Электрооборудование.
